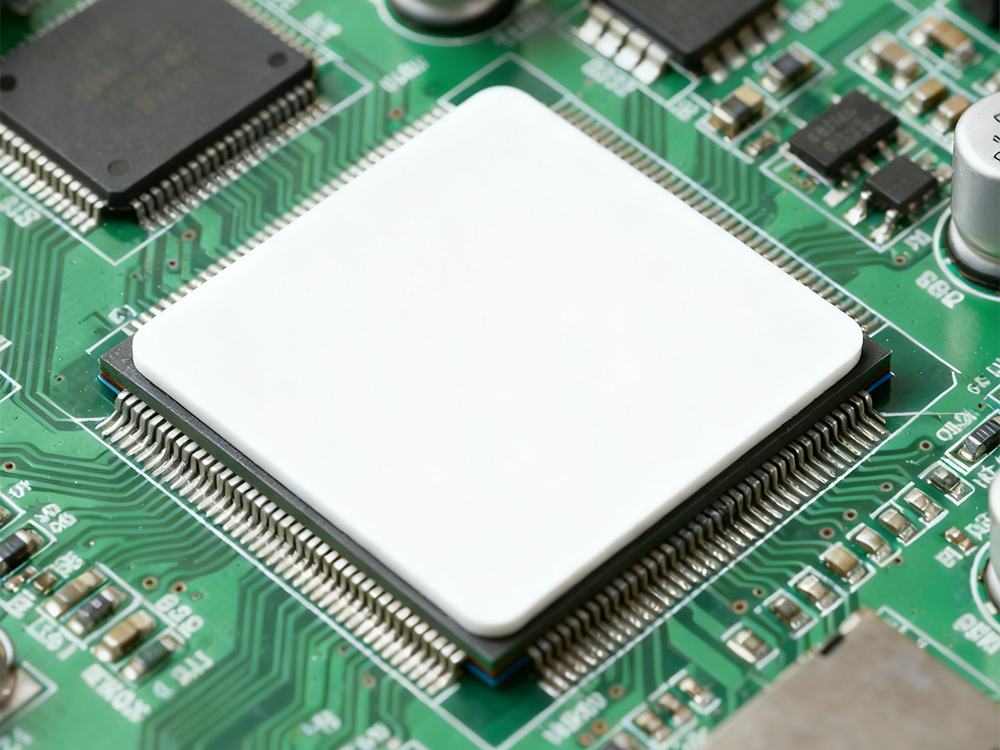

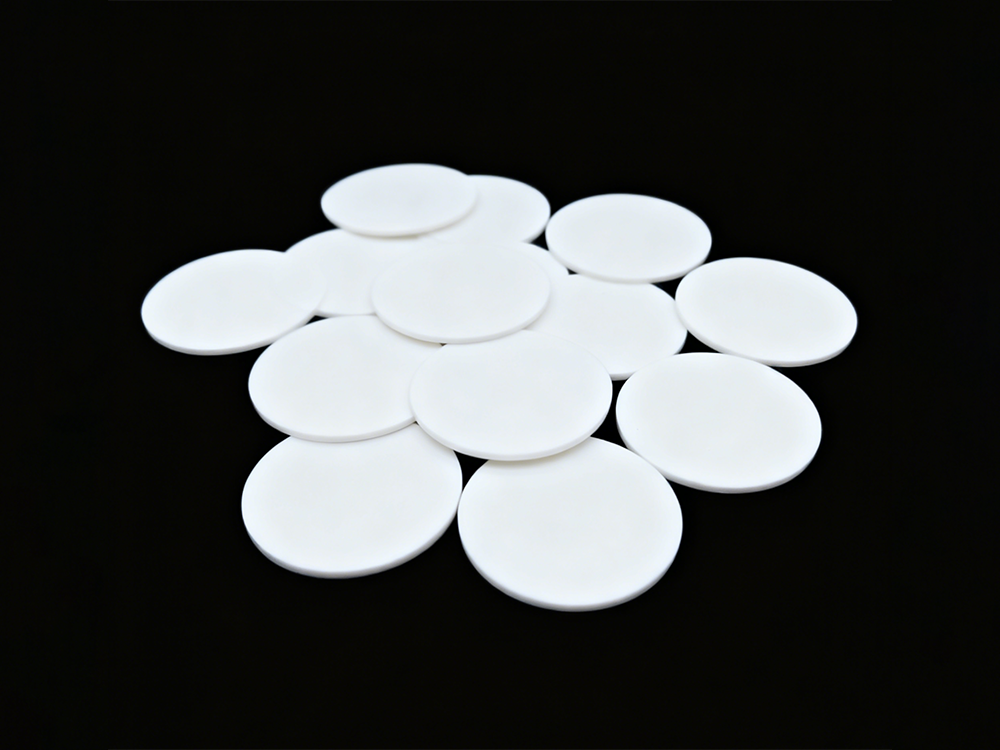

アクリル系放熱シート（シリコンフリー）

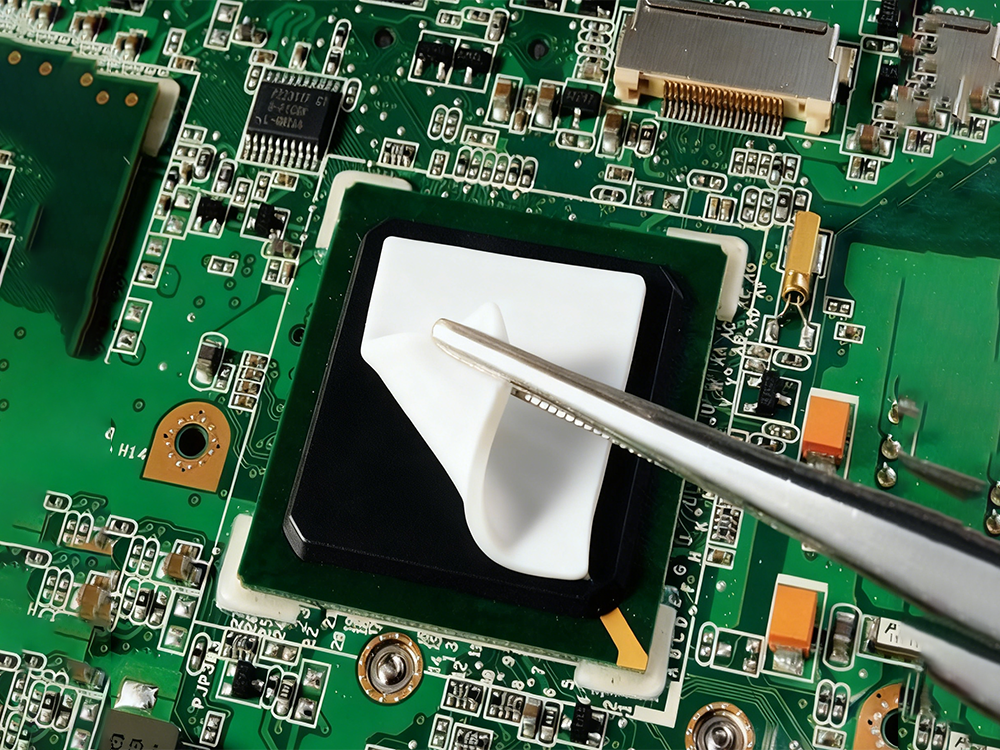

MINORU® アクリル系放熱シートJTGAxx シリーズは、発熱部品とヒートシンクなどの冷却装置との熱伝達経路を最適化することを目的としており、熱伝導性セラミック粒子を含む柔軟なアクリルエラストマーで構成されています。シリコンフリーの革新的な熱管理材料として、製品が長期使用中においてシロキサンを放出しないことを保証し、精密な電子機器、特にチップへの潜在的な損害を効果的に回避することができます。

kumazawa@minoru-japan.co.jp

kaneda@Minoru-japan.co.jp

今すぐお問い合わせ →

製品詳細

製品概要

特徴

高熱伝導性と優れた絶縁特性を兼ね備える
優れた柔軟性により、非平面部への追従性に優れる
微弱粘着性による仮固定が可能。高濡れ性により熱抵抗を低減
シリコンフリー設計のため、接点障害の原因となるシロキサンガスの発生なし

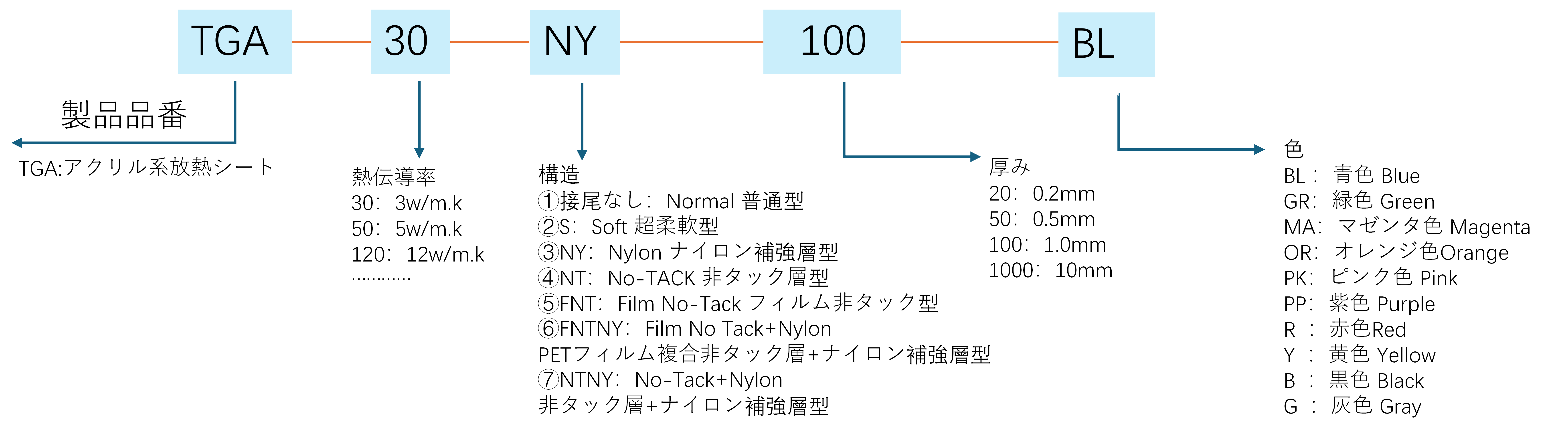

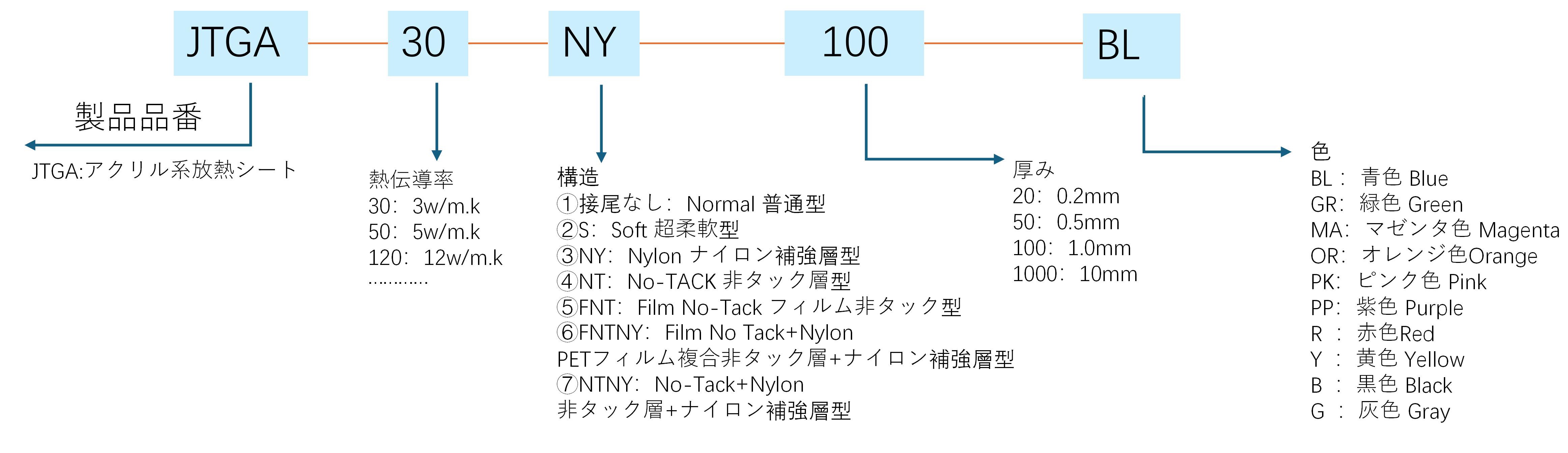

MINORUアクリル系放熱シートネーミングルール

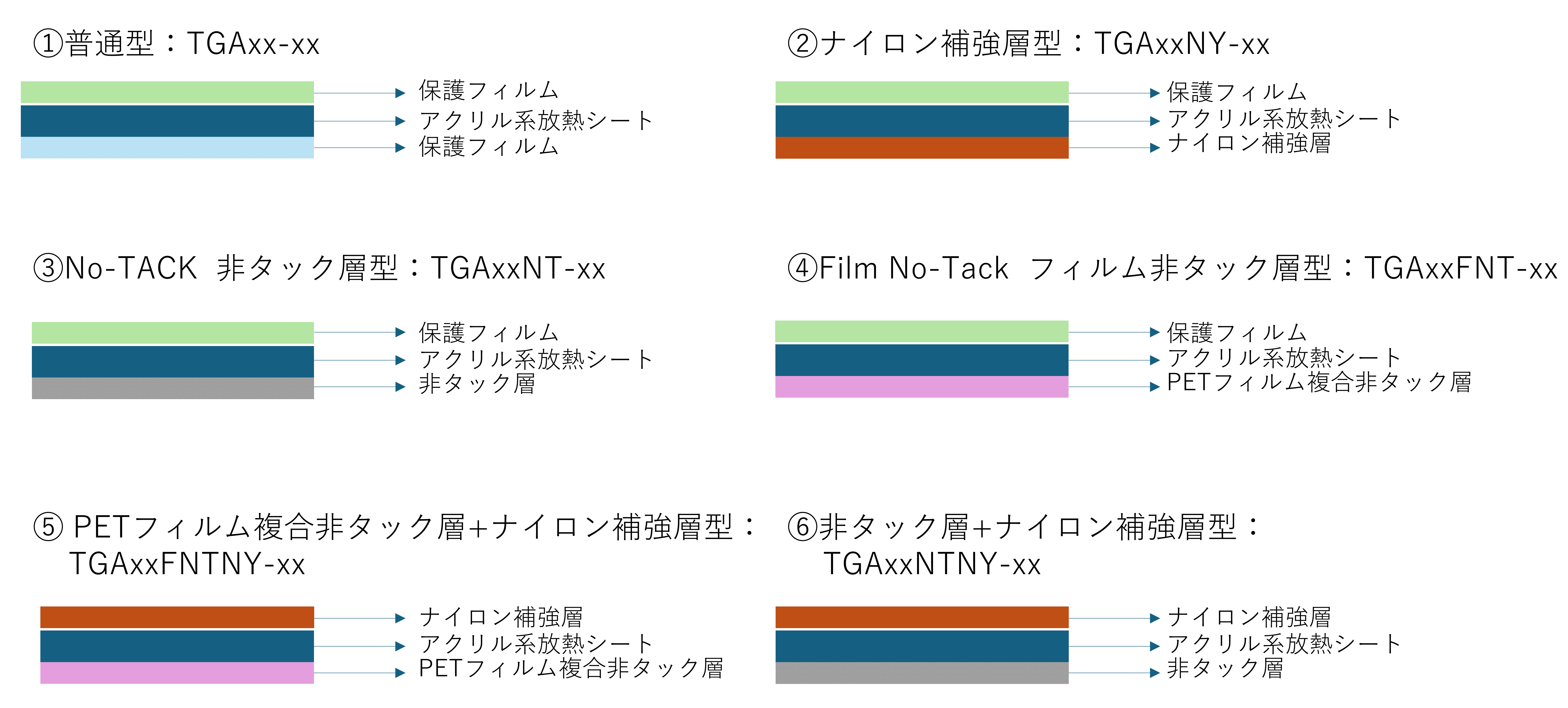

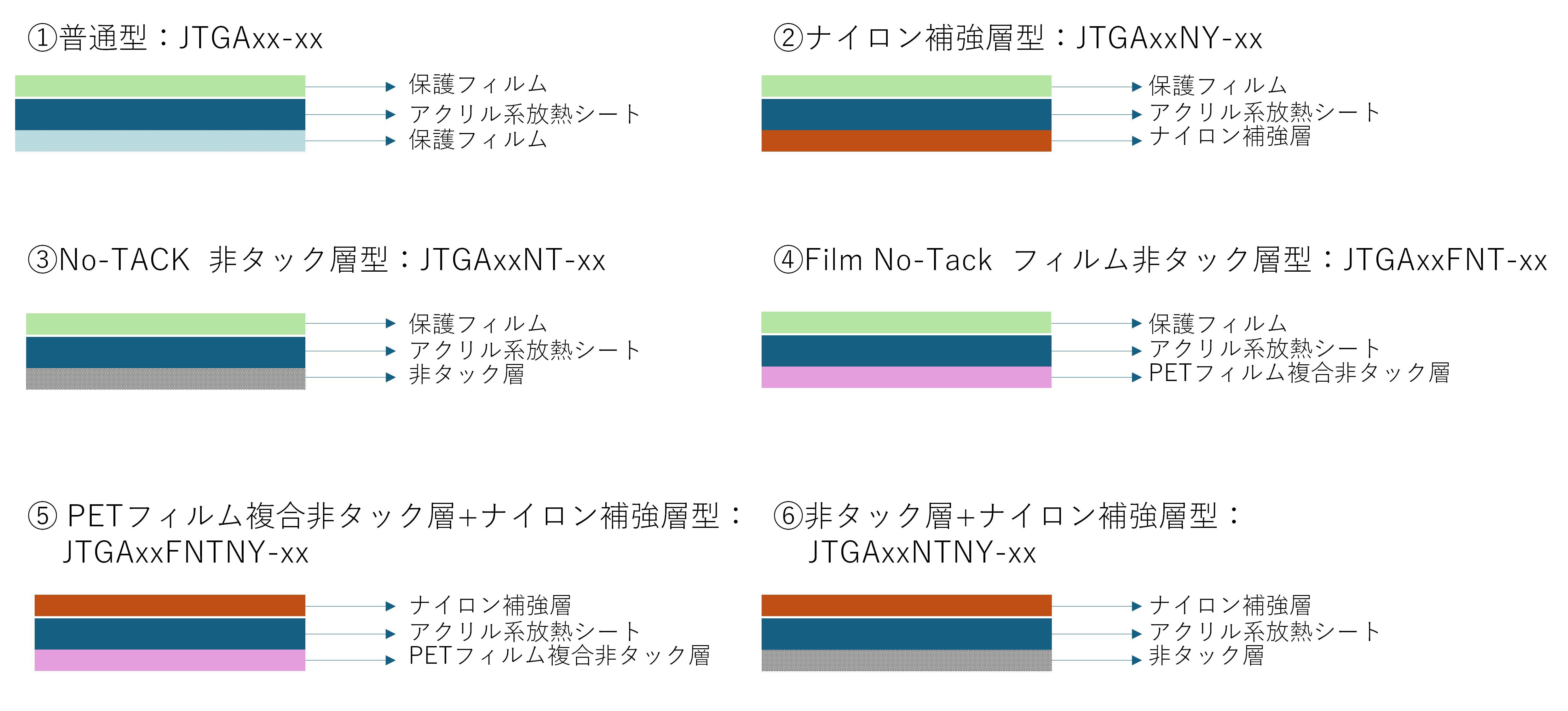

MINORU アクリル系放熱シート構造方案

一般特性（代表値）

項目	JTGA15 JTGA15NT JTGA15FNT	JTGA20 JTGA20NT JTGA20FNT	JTGA30 JTGA30NT JTGA30FNT	JTGA40 JTGA40NT JTGA40FNT	JTGA50 JTGA50NT JTGA50FNT	JTGA60 JTGA60NT JTGA60FNT	測定方法
※熱伝導率 (W/M.K)	1.5	2	3	4	5	6	ASTM D5470
厚み（mm）	0.2mm〜12mm	0.2mm〜12mm	0.2mm〜12mm	0.2mm〜12mm	0.2mm〜12mm	0.2mm〜12mm	---
色	白色						---
密度 (g/cm3, @ 25°C)	2.5	2.6	2.9	3.0	3.2	3.3	---
※硬度	65	65	65	65	65	65	Shore 00
※硬度	25	25	25	25	25	25	Asker C
体積抵抗 (Ω-cm)	＞1*10¹²	＞1*10¹²	＞1*10¹²	＞1*10¹²	＞1*10¹²	＞1*10¹²	ASTM D257-14
絶縁破壊強度 (kV/mm) 1mm	＞10	＞10	＞10	＞10	＞10	＞10	ASTM D149-09
誘電率 1MHz	6.5	6.6	6.8	7	7.6	7.5	ASTM D150-11
引張強度（MPa）	0.15	0.15	0.15	0.15	0.15	0.15	JIS K 6251
UL94	V-0						Equivalent UL
使用温度範囲 (°C)	-40°C～130°C						---

項目	JTGA75 JTGA75NT JTGA75FNT	JTGA80 JTGA80NT JTGA80FNT	JTGA100 JTGA100NT JTGA100FNT	JTGA120 JTGA120NT JTGA120FNT	JTGA140 JTGA140NT JTGA140FNT	JTGA160 JTGA160NT JTGA160FNT	測定方法
※熱伝導率 (W/M.K)	7.5	8	10	12	14	16	ASTM D5470
厚み（mm）	0.2mm〜12mm	0.2mm〜12mm	0.2mm〜12mm	0.5mm〜12mm	0.5mm〜12mm	0.5mm〜12mm	---
色	白色						---
密度 (g/cm3, @ 25°C)	3.3	3.4	3.4	3.4	3.5	3.5	---
※硬度	70	70	70	70	70	70	Shore 00
※硬度	25	25	25	25	25	25	Asker C
体積抵抗 (Ω-cm)	＞1*10¹²	＞1*10¹²	＞1*10¹²	＞1*10¹²	＞1*10¹²	＞1*10¹²	ASTM D257-14
絶縁破壊強度 (kV/mm) 1mm	＞10	＞10	＞10	＞10	＞10	＞10	ASTM D149-09
誘電率 1MHz	7.6	7.5	7.4	7.5	7.8	7.8	ASTM D150-11
引張強度（MPa）	0.15	0.15	0.15	0.15	0.15	0.15	JIS K 6251
UL94	V-0						Equivalent UL
使用温度範囲 (°C)	-40°C～130°C						---

声明：上記の技術パラメーターは典型的な数値であり、保証値ではありません。

※熱伝導率と硬度は熱伝導性アクリル層（タック性）のみを測定します。
