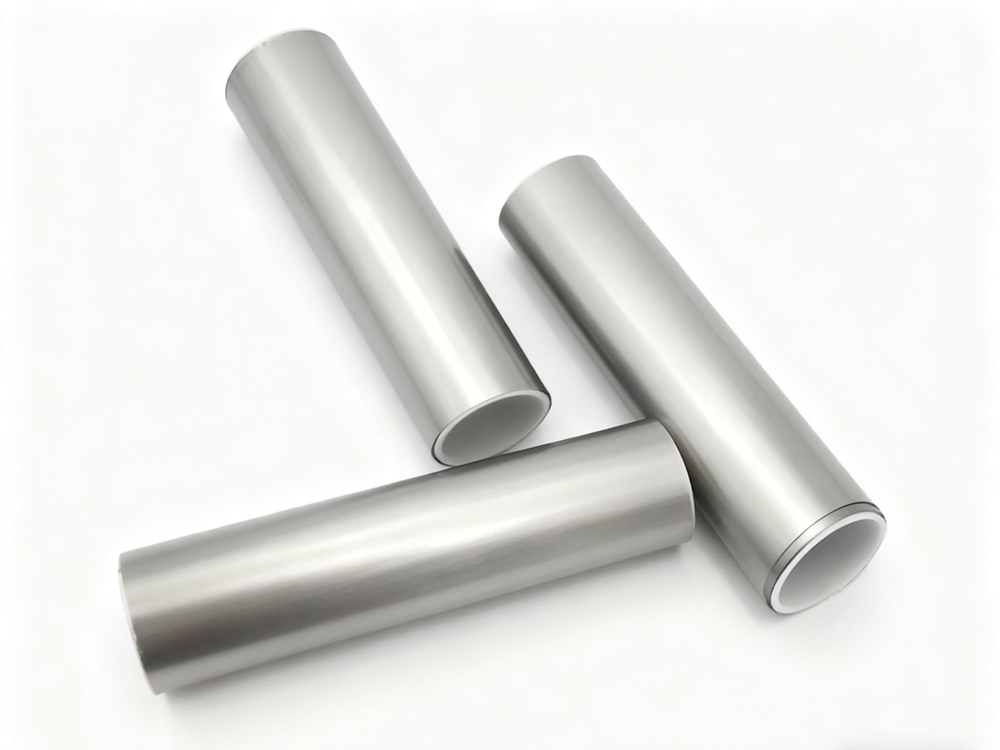

EMIノイズ抑制シート

MINORU EMIノイズ抑制シートは、電磁波に対して優れた吸収能力を持つ複合材料です。合金を物理的微細化と磁場処理によって高透磁率の磁性合金に形成し、それを高分子に均一に分散させた複合材料で、表面に照射される電磁波エネルギーを吸収または大幅に減衰させ、電磁波の干渉を低減する材料です。一般的に、EMI/EMC対策としてDDRのノイズ抑制、カメラレンズのノイズ抑制などの場面で応用されています。

kumazawa@minoru-japan.co.jp

kaneda@Minoru-japan.co.jp

今すぐお問い合わせ →

製品詳細

製品概要

特徴

優れたノイズ吸収性能を持ち、50Hz～24GHzの周波数帯域のノイズ抑制に対応可能
感圧性アクリル系接着剤
黒色PET保護カバーフィルム（選択可）

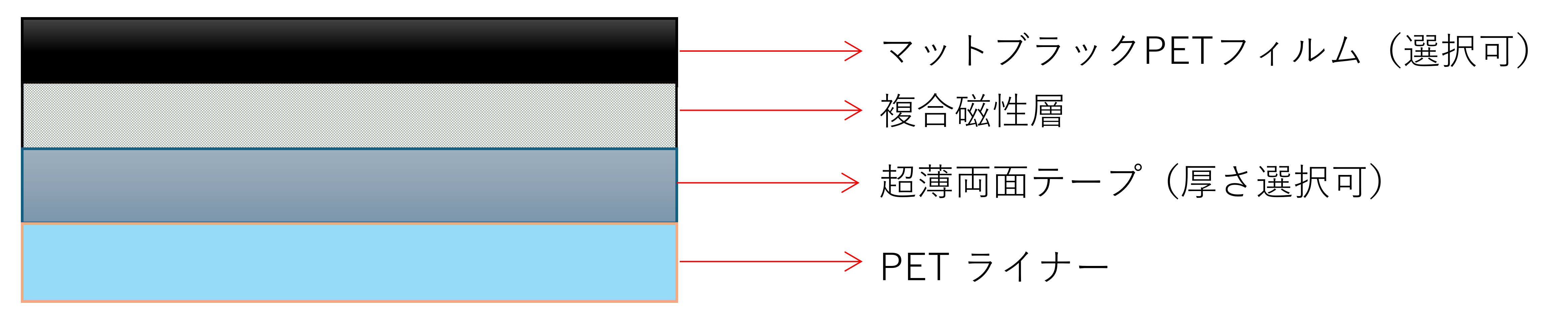

製品構造

応用分野

直流及び低周波磁界の遮蔽
無線給電システムの電力伝送効率向上

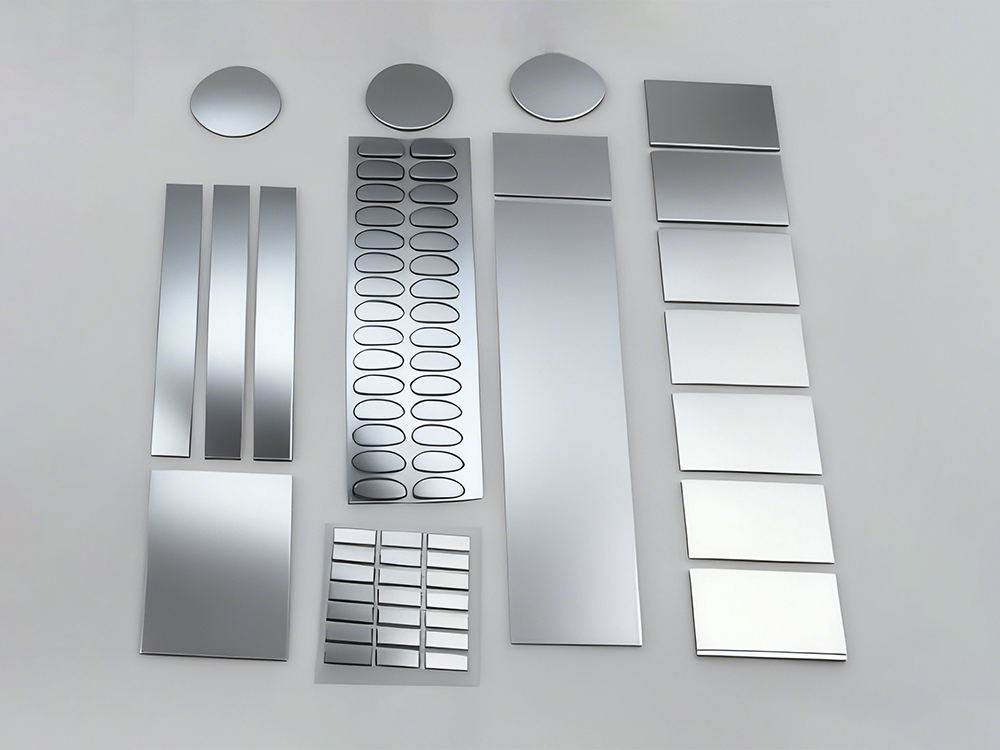

適用可能デバイス例：携帯電話、コンピュータ、タブレット、計測機器、センサー
無線充電システム用磁気コイルの組立
自動車アプリケーション向け電子機器保護

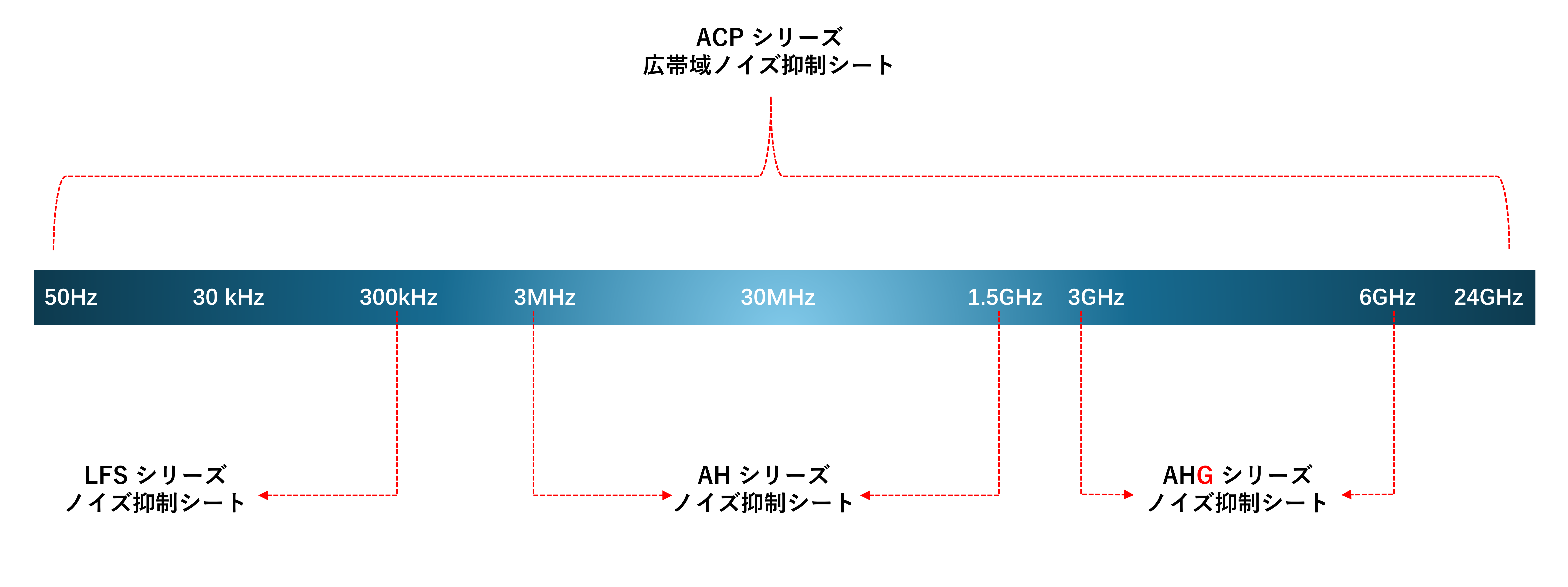

EMIノイズ抑制シート

LFS シリーズノイズ抑制シート

品番	厚さ um	使用温度範囲（ °C）	有効電磁波抑制	標準サイズ
LFS30	30±10%	-40°C～120°C	≤300KHz	50mm*200m
LFS50	50±10%	-40°C～120°C	≤300KHz	50mm*200m
LFS100	100±10%	-40°C～120°C	≤300KHz	50mm*200m

AHG シリーズノイズ抑制シート

品番	透磁率@3MHz	厚さ um	使用温度範囲（ °C）	有効電磁波抑制	電気抵抗 Ω
AHG10xx	10	30～ 1000	-40°C～120°C	3GHz∼ 6GHz	10⁶
AHG45xx	45	30～ 1000	-40°C～120°C	3GHz∼ 6GHz	10⁶

AH シリーズノイズ抑制シート

品番	透磁率@3MHz	厚さ um	使用温度範囲（ °C）	有効電磁波抑制	電気抵抗 Ω
AH50xx	50	30～ 1000	-40°C～120°C	3MHz∼ 1.5GHz	10⁶
AH80xx	80	30～ 1000	-40°C～120°C	3MHz∼ 1.5GHz	10⁶
AH100xx	100	30～ 1000	-40°C～120°C	3MHz∼ 1.5GHz	10⁶
AH120xx	120	30～ 1000	-40°C～120°C	3MHz∼ 1.5GHz	10⁶
AH150xx	150	30～ 1000	-40°C～120°C	3MHz∼ 1.5GHz	10⁶
AH180xx	180	30～ 1000	-40°C～120°C	3MHz∼ 1.5GHz	10⁶
AH200xx	200	30～ 1000	-40°C～120°C	3MHz∼ 1.5GHz	10⁶
AH250xx	250	30～ 500	-40°C～120°C	3MHz∼ 1.5GHz	10⁶
